你的单片机电源芯片用的什么型号？AMS1117-3.3!
LDO 线性稳压芯片是单片机供电的主要芯片类型，常见型号如：AMS1117-3.5、ME6211C33M5G等。LDO 相比开关 DCDC 有以下几个方面：
- 极低的输出文波和噪声（Noise & Ripple）——最大的优势
- LDO: 工作在线性放大区的线性调节状态，其工作原理不涉及高频开关动作，因此输出的直流电压及其平滑。它还具有很高的PSRR（电源抑制比），能够很好地滤除输入端的高频噪声。
- DC-DC: 由于内部 MOS 管工作在高频开关状态，因此输出必然会叠加高频开关文波和电磁毛刺。
- 应用场景：在需要精密采样的电路中，运放的供电、单片机的模拟参考源（Vref）、ADC/DAC芯片以及无线射频（FR）电路，通常必须使用 LDO供电，以避免开关文波干扰信号精度。
- 极简的外围电路
- LDO: 外围电路异常简单。通常只要在输入端和输出端各接一个滤波电容，就可以稳定工作。
- DC-DC: 外围电路复杂，除了输入输出电容外，必须配有功率电感、续流二极管（非同步DCDC）以及复杂的反馈网络。
- 优势体现：
- 降低成本与BOM管理：少了很多元器件，整体系统物料成本可能更低。
- 节省PCB空间：LDO的封装可以做到极小（如 SOT-23、DFN等），且不需要摆放体积庞大的功率电感。
- 卓越的电磁兼容性（EMC/EMI性能）
- LDO：没有高频开关电流环路，几乎不会向外辐射电磁干扰（EMI），也不会通过导线传导高频噪声。
- DC-DC：由于开关节点（SW Pin）处的电压和电流在极短时间内发生剧烈跳变（高dv/dt和di/dt），如果 PCB 布局（Layout）稍微处理不好，电感和开关环路就会像天线一样向外发射电磁干扰，影响外围的敏感电路，甚至导致整机无法通过 EMC认证。
- 极快的瞬态响应速度（Transient Response）
- LDO：由于内部是纯线性的误差放大器反馈控制环路，当后端负载突然发生变化时（例如MCU从休眠瞬间唤醒），LDO的调整管能瞬间做出线性调整，输出电压的过充（Overshoot）和跌落非常小。
- DC-DC：控制环路通常包含 PWM 调制、电感电容能量储能过渡等， 其相应通常需要数个开关周期，因此在应对快速动态负载时，输出电压波动往往比 LDO 更显著。
- 无最小负载电流要求与极低的静态电流（Quiescent Current）
- LDO：在空载或微载（微安级）情况下，LDO依然能保持高度稳定的输出，且很多超低功耗 LDO 的自身静态电流 Iq可以做到1uA以下。
- DC-DC：在极轻负载下，很多 DC-DC 会进入断续导通模式（DCM）或跳脉冲模式（Pulse-Skipping），这会导致输出文波变大，或这由于其自身控制电路的消耗，低载时的效率反而急剧变差。
LDO 的不足
既然 LDO 有那么多优势，为什么不全部使用 LDO 呢？因为 LDO 的致命缺陷时效率低。LDO的损耗完全取决于输入输出压差和电流： 。这些损耗会全部转化为热量。
因为纯 LDO 大压差会导致发热严重，所以最常见的方案是先 DC-DC 把高压转化为合适的低压，之后再用 LDO 做二次降压的方案。
常见 LDO 型号
这里分享以下我用到过的 LDO 型号：
- AMS1117 系列
- ME6211系列
- ME6211系列是高精度、低噪声的CMOS LDO稳压器
- LM317-ADJ
LDO 常见参数列表
- 输出电流
- PSRR 电源文波抑制比
- 压差
- 静态电流
- 噪声
- 线性调整率
- 精度
输出电流
参数标的最大输出电流一般都是有条件的，在指定的条件下才能达到，要想使LDO工作在最好的状态下需要查看芯片的数据手册。
如：ME6211 系列会在数据手册中看到在 30mA 输出时输出的电压为额定电压的多少，如 0.95倍等。

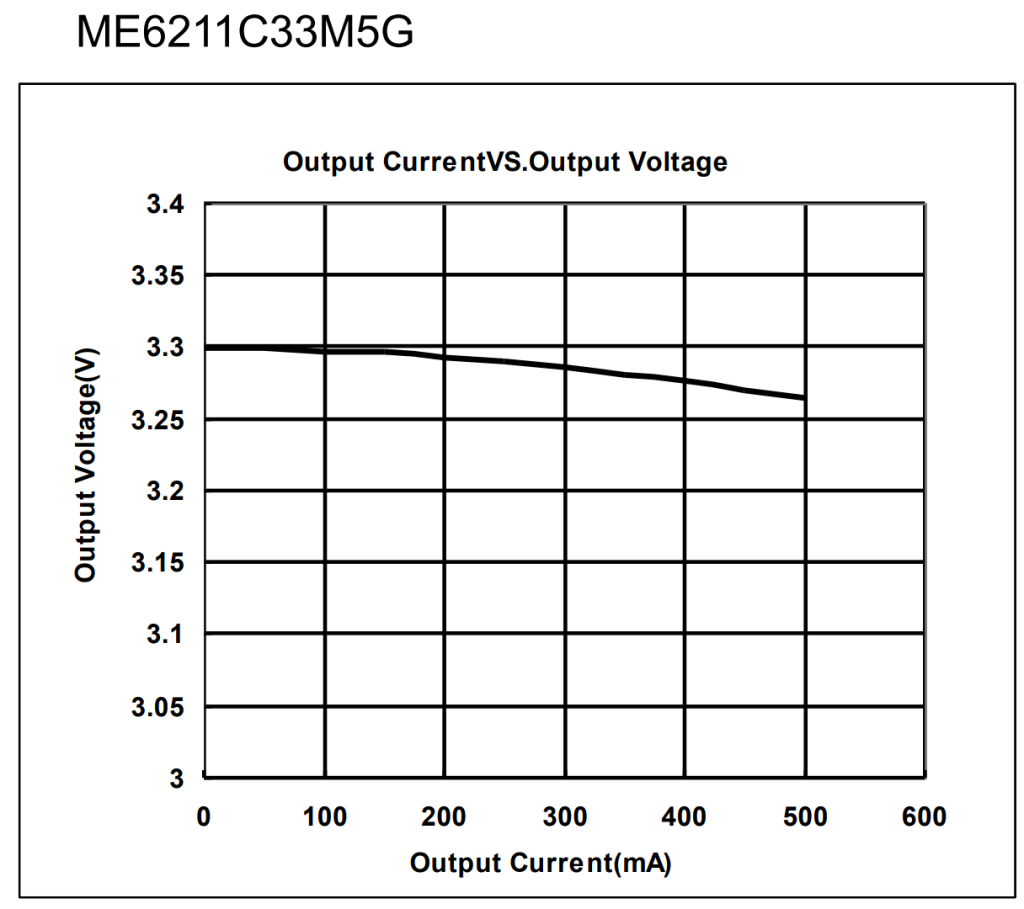

ME6211C33M5G 数据手册截图：
从截图可以看到，输出电流越大输出电压会相对降低的更多，请根据需要合理的设计工作电流，如果工作电流太大，可以使用多个ME6211C33M5G 芯片来为不同的电路供电。
